    SIEMENS 802D/810D/840D M几个典型循环的举例

    南京FG电子和斯沃仿真软件近日完善了SIEMENS 802DM和SIEMENS 810D/840D M的 几个典型的循环,循环如下:

    CYCLE71——端面铣削;

    LONGHOLE——个圆弧上的长方形孔;

    POCKET4——环形凹槽铣削;

    POCKET3——矩形凹槽铣削;

    SLOT1——一个圆弧上的键槽;

    SLOT2——环行槽;

    现举例几个循环如下文:

    一、端面铣削——CYCLE71
    1.1编程规范格式

    CYCKE71 (_RTP, _RFP, _SDIS, _DP, _PA, _PO, _LENG, _WID, _STA, _MID, _MIDA, _FDP, _FALD, _FFP1, _VARI, _FDP1)

    1.2参数解释(如图1-1)
    _RTP
    real 退回平面(绝对)
    _RFP
    real 基准面(绝对)
    _SDIS
    real 安全距离(加到基准面,不输入符号)
    _DP
    real 深度(绝对)
    _PA
    real 起始点,横坐标(绝对)
    _PO
    real 起始点,纵坐标(绝对)
    _LENG
    real 矩形在第一轴上的长度,增量。 由符号给出此角(由此角标注尺寸)
    _WID
    real 矩形在第二轴上的长度,增量。 由符号给出此角(由此角标注尺寸)
    _STA
    real

    矩形纵向轴和平面第一轴之间的夹角(横坐标,不输入符号)

    值范围:0° ≤ _STA < 180°

    _MID
    real 最大进刀深度(不输入符号)
    _MIDA
    real 在平面中进行剥离时最大的进刀宽度,作为数值(不输入符号)
    _FALD
    real

    深度方向精加工余量(增量,不输入符号)。在精加工加工方式中_FALD表示平面

    中的剩余材料

    _FFP1
    real 表面加工的进给
    _VARI
    integer

    加工方式:(不输入符号)个位: 值: 1=粗加工 2=精加工 十位:值:

    1.平行于横坐标,在一个方向

    2.平行于纵坐标,在一个方向

    3.平行于横坐标,方向交替

    4.平行于纵坐标,方向交替

    _FDP1
    real 在平面横向进给方向溢出行程(增量,不输入符号)
    1.3功能

    使用循环CYCLE71可以铣削任意一个矩形平面。该循环区分粗加工(分几步对平面进行粗加工,直至精加工雨量)和精加工(对平面进行一次铣削)。在宽度和深度方面可以规定最大的进刀。该循环不带铣刀半径补偿进行加工。空运行时执行深度加工。

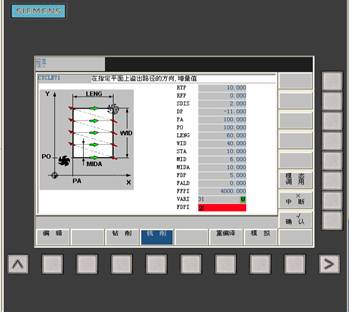

    1.4图形编程
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图1-1

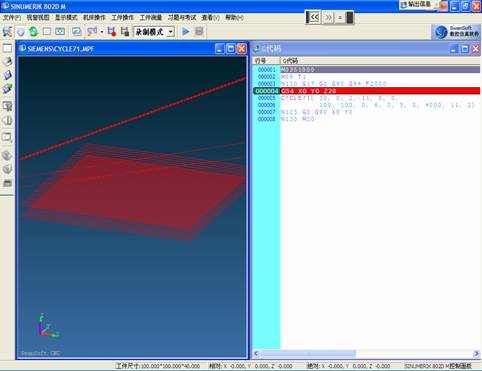

    1.5FG电子和斯沃可视化数控代码调试工具(SGD)生成的轨迹线
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图1-2

    注:斯沃近日推出的软件附带工具(SGD)——可视化数控代码调试工具

    SWANSC G-code debug tool (简称SGD)是FG电子和斯沃数控仿真软件近日推出可以简单、直观、快速地调试仿真数控代码的简易而高效的内置工具。SGD帮助您快速、准确地调试G代码,并且可以直观地检查各指令的格式。有了SGD,您甚至可以检查每一句G代码,并在可视化的三维图形环境中检查每一句代码对应执行的轨迹。 SGD支持FANUC 、SIEMENS 、华中数控 、三菱等(FG电子和斯沃数控仿真系统的十一大类)ISO 等多种数控系统内核代码。

    1.6程序G代码

    M03S1000

    M06 T1D1

    N110 G17 G0 G90 G94 F2000

    G54 X0 Y0 Z20

    CYCLE71( 10, 0, 2,-11, 0, 0,

    100, 100, 0, 6, 3, 5, 0, 4000, 11, 2)

    N125 G0 G90 X0 Y0

    N130 M30

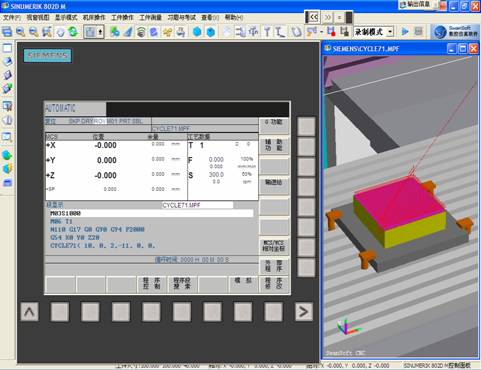

    1.7FG电子和斯沃三维加工图形显示
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图1-3

    二、矩形凹槽铣削——POCKET3
    2.1编程规范格式

    POCKET3 (_RTP, _RFP, _SDIS, _DP, _LENG, _WID, _CRAD, __PA, _PO, _STA, _MID, _FAL, _FALD, _FFP1, _FFD, _CDIR, _VARI, _MIDA, _AP1, _AP2, _AD, _RAD1, _DP1)

    2.2功能

    该循环可以用于粗加工和精加工。 在精加工时要求一个端面铣刀。

    深度方向进刀始终从凹槽中心点开始,或者在那儿垂直进行;因此在此位置可以先预钻削孔。

    2.3参数解释
    _RTP real 退回平面(绝对)
    _RFP real 基准面(绝对)
    _SDIS real 安全距离(加到基准面,不输入符号)
    _DP real 凹槽深度(绝对)
    _LENG real 凹槽长度,在标注拐角尺寸时带符号
    _WID real 凹槽宽度,在标注拐角尺寸时带符号
    _CRAD real 凹槽拐角半径(不输入符号)
    _PA real 凹槽基准点,横坐标(绝对)
    _PO real 凹槽基准点,纵坐标(绝对)
    _STA real

    凹槽纵向轴和平面第一轴之间的夹角(横坐标,不输入符号);

    值范围:0° ≤ _STA < 180°

    _MID real 最大进刀深度(不输入符号)
    _FAL real 槽边缘的精加工余量(不输入符号)
    _FALD real 底部精加工余量(不输入符号)
    _FFP1 real 表面加工的进给
    _FFD real 深度方向的进给
    _CDIR integer

    铣削方向:(不输入符号)值: 0=同向铣削 (与主轴转向一致)

    1.逆向铣削

    2.用 G2 (与主轴转向无关)

    3.用 G3

    _VARI integer

    加工方式:(不输入符号) 个位: 值: 1=粗加工 2=精加工

    十位: 值: 0=以G0垂直于凹槽中心

    1.以G1垂直于凹槽中心

    2.以螺旋轨迹

    3.以凹槽纵向轴摆动

    下面的参数可以选择进行规定,它们确定插入方案以及扩孔时的搭接:

    (不输入符号)

    _MIDA real 在平面中扩孔时最大的进刀宽度,作为数值
    _AP1 real 毛坯尺寸,凹槽长度
    _AP2 real 毛坯尺寸,槽宽度
    _AD real 毛坯尺寸,槽到基准面的深度
    _RAD1 real

    在插入时螺旋轨迹半径(与刀具中心点轨迹有关)或者摆动运动时最大

    的再入角

    _DP1 real 每360°旋转时插入深度,在螺旋轨迹上

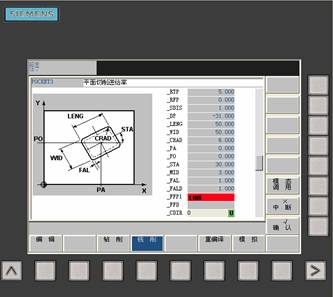

    2.4图形编程(如图2-1)
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图2-1

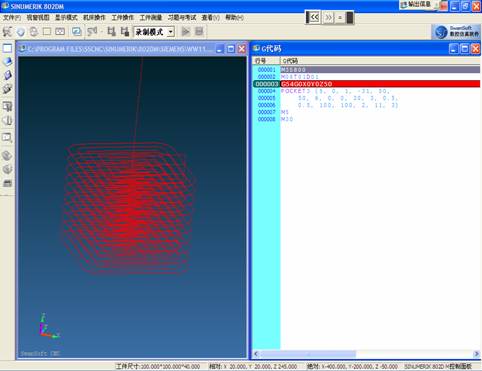

    2.5斯沃可视化数控代码调试工具(SGD)生成的轨迹线(如图2-2)
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图2-2

    2.6程序G代码

    M3S800

    M06T01D01

    G54G0X0Y0Z50

    POCKET3 (5, 0, 1, -31, 50,

    50, 6, 0, 0, 30, 3, 0.5,

    0.5, 100, 100, 2, 11, 3)

    M5

    M30

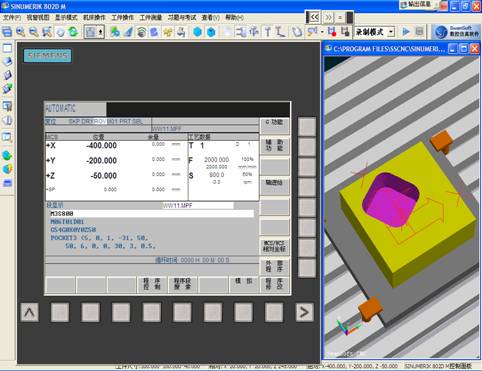

    2.7FG电子和斯沃三维加工图形显示(如图2-3)
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图2-3

    三、环形槽——SOLT2
    3.1编程规范格式

    SLOT2 (RTP, RFP, SDIS, DP, DPR, NUM, AFSL, WID, CPA, CPO, RAD, STA1, INDA,

    FFD, FFP1, MID, CDIR, FAL, VARI, MIDF, FFP2, SSF, _FFCP)

    3.2功能

    循环SLOT2是一个组合的粗加工-精加工循环。使用该循环您可以加工环形槽,这些槽位于一个圆弧上。

    3.3参数解释
    _RTP real 退回平面(绝对)
    _RFP real 基准面(绝对)
    _SDIS real 安全距离(不输入符号)
    _DP real 键槽深度(绝对)
    _DPR real 相对于基准面的键槽深度(不输入符号)
    _NUM integer 键槽数量
    _AFSL real 用于键槽长度的角度(不输入符号)
    _WID real 环形槽宽度(不输入符号)
    _CPA real 圆弧的圆心,横坐标(绝对)
    _CPO real 圆弧的圆心,纵坐标(绝对)
    _RAD real 圆弧半径(不输入符号)
    _STA1 real 起始角
    _INDA real 增量角度
    _FFD real 深度方向的进给
    _FFP1 real 表面加工的进给
    _MID real 个横向进给的最大进刀深度(不输入符号)
    _CDIR integer 环形槽加工的铣削方向值: 2. (用于 G2) 3. (用于 G3)
    _FAL real 键槽边缘的精加工余量(不输入符号)
    _VARI integer

    加工方式 个位: 值: 0=综合加工 1=粗加工 2=精加工

    十位 (自软件版本 SW 6.3起)

    值: 0=以G0并在直线上由槽到槽的定位

    1=以进给并在环形轨道上由槽到槽的定位

    _MIDF real 精加工最大进刀深度
    _FFP2 real 精加工进给
    _SSF real 精加工时速度
    _FFCP real 中间定位进给,环形轨道,单位毫米/分钟

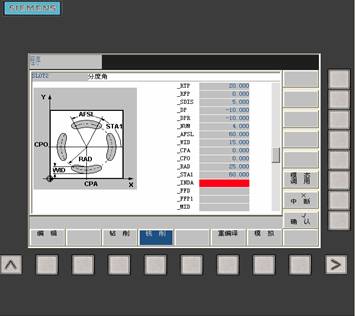

    3.4图形编程(如图3-1)
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图3-1

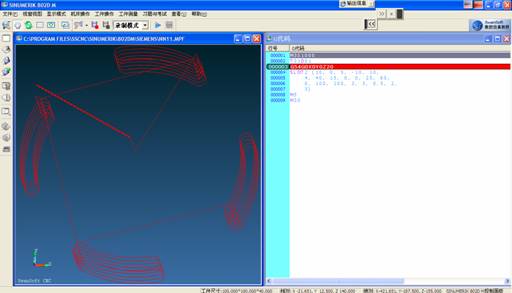

    3.5FG电子和斯沃可视化数控代码调试工具(SGD)生成的轨迹线(如图3-2)
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图3-2

    3.6程序G代码 M3S1000

    T01D01

    G54G0X0Y0Z20

    SLOT2 (10, 0, 5, -10, 10,

    4, 40, 15, 0, 0, 25, 60,

    0, 100, 100, 3, 3, 0.5, 2,

    3)

    M5

    M30

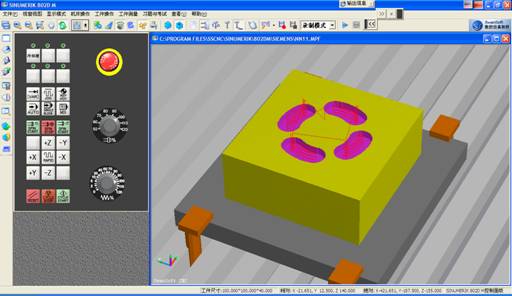

    3.7FG电子和斯沃三维加工图形显示(如图3-3)
    &#70;&#71;&#30005;&#23376;&#40;&#20013;&#22269;&#28216;&#41;&#23448;&#26041;&#32593;&#31449;

    图3-3
